Como controlar tres focos desde un mismo lugar

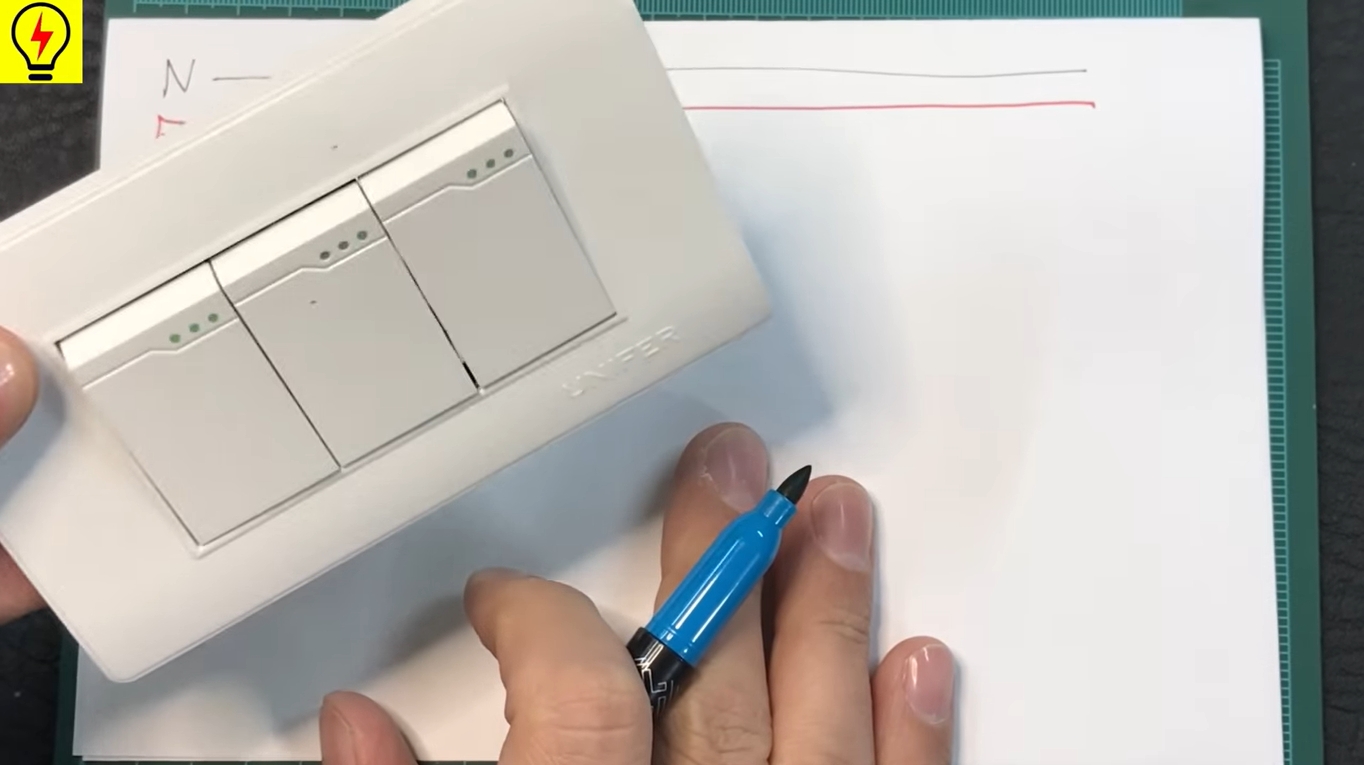

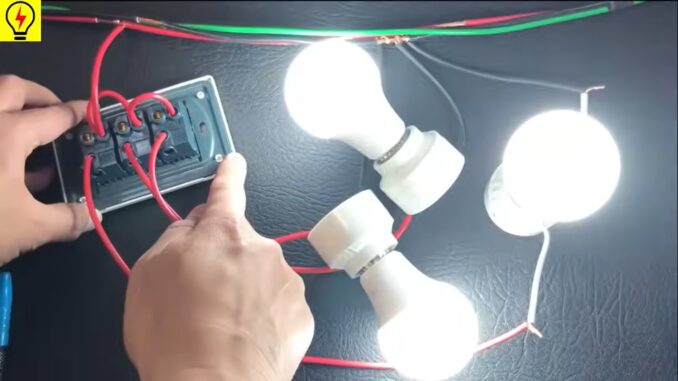

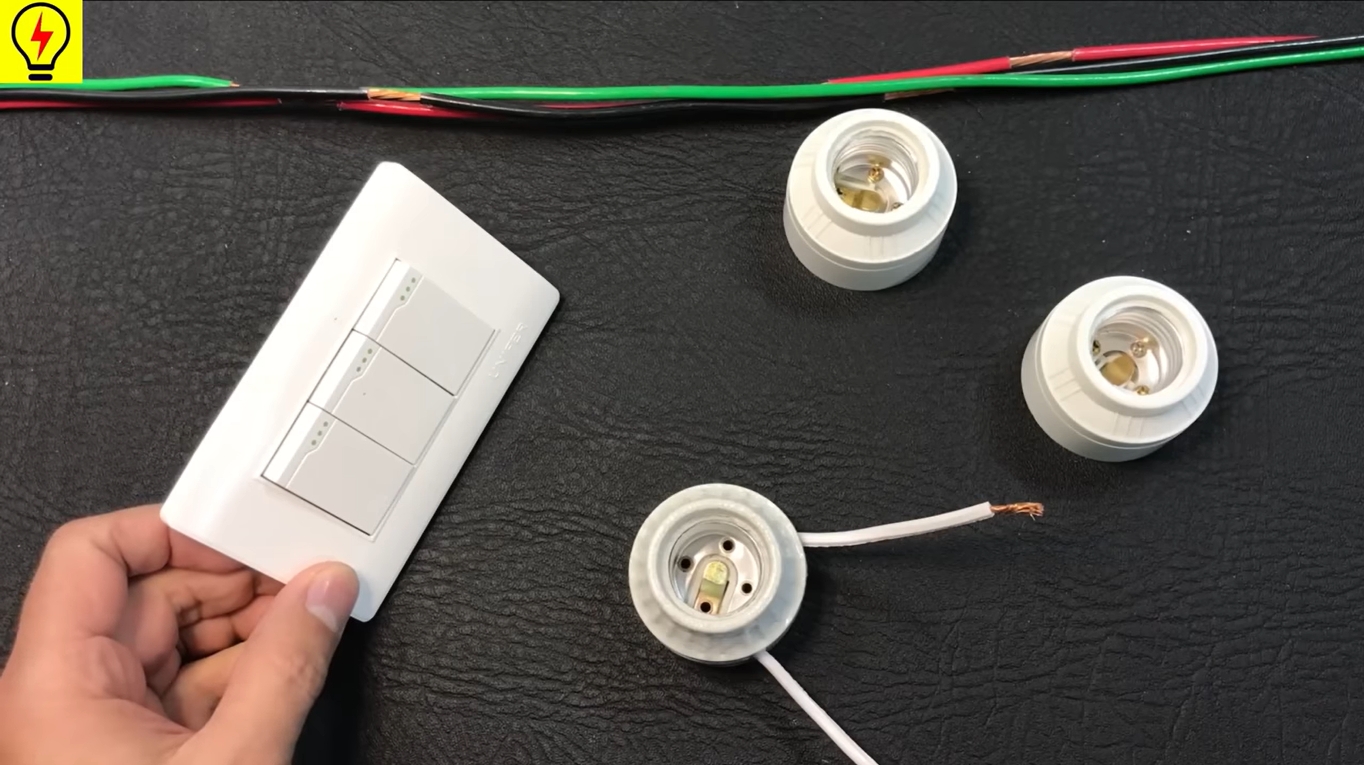

El día de hoy como ustedes pueden ver aquí tengo un interruptor triple y también tengo acá tres bases de foco y eso es porque el día de hoy yo les voy a explicar cómo se conecta este interruptor con esta base de foco que al final lo que queremos es controlar tres focos con un interruptor triple desde un mismo punto.

Entonces antes de comenzar a conectar déjenme hacerle un pequeño diagrama para que ustedes lo tengan más claro.

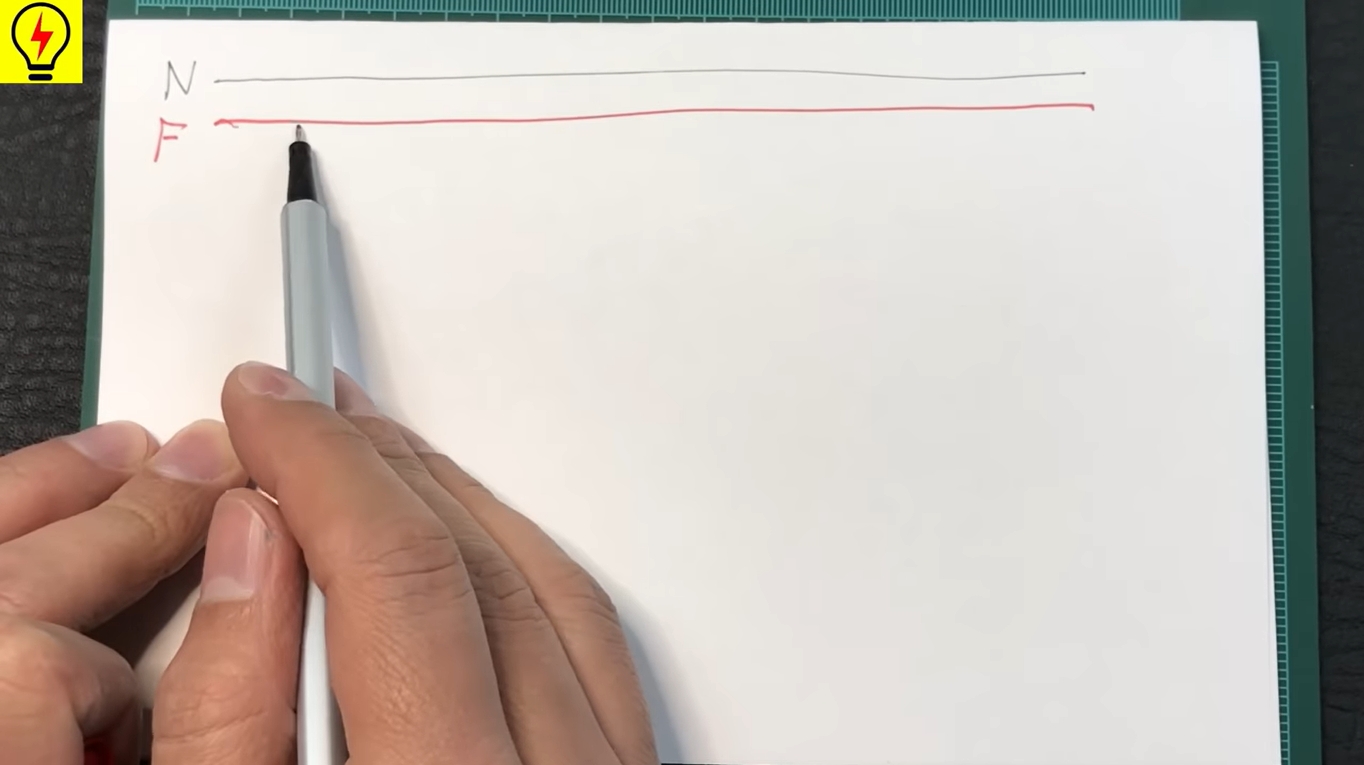

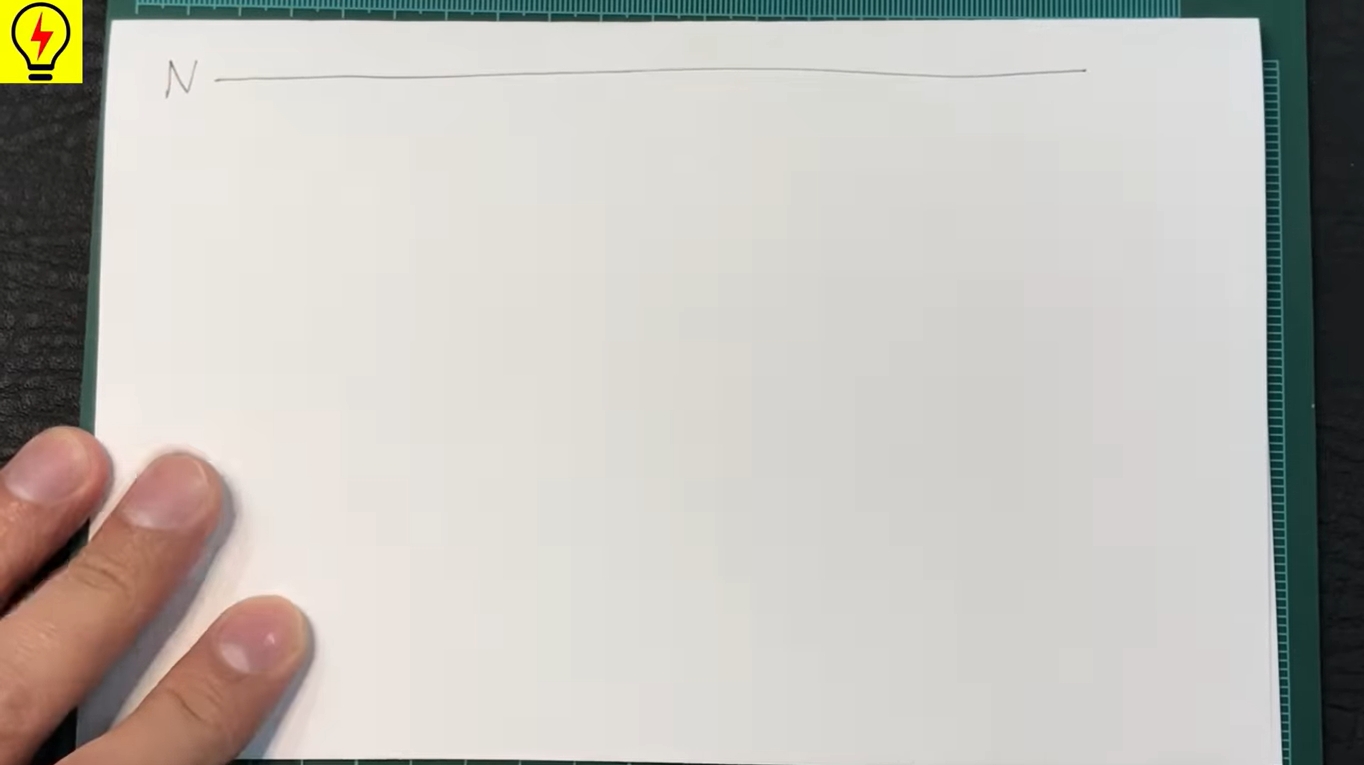

Bueno vamos a comenzar dibujando las líneas de fase y neutro en este caso el negro para nosotros va a ser el neutro y vamos a simbolizarlo con la letra N.

Y la linea o fase va a ser rojo y vamos a dibujarla por acá y la vamos a identificar con la letra F. Entonces allí tenemos la línea y el neutro, también aquí podríamos dibujar el cable verde que sería la tierra pero en este caso la tierra no se va a usar.

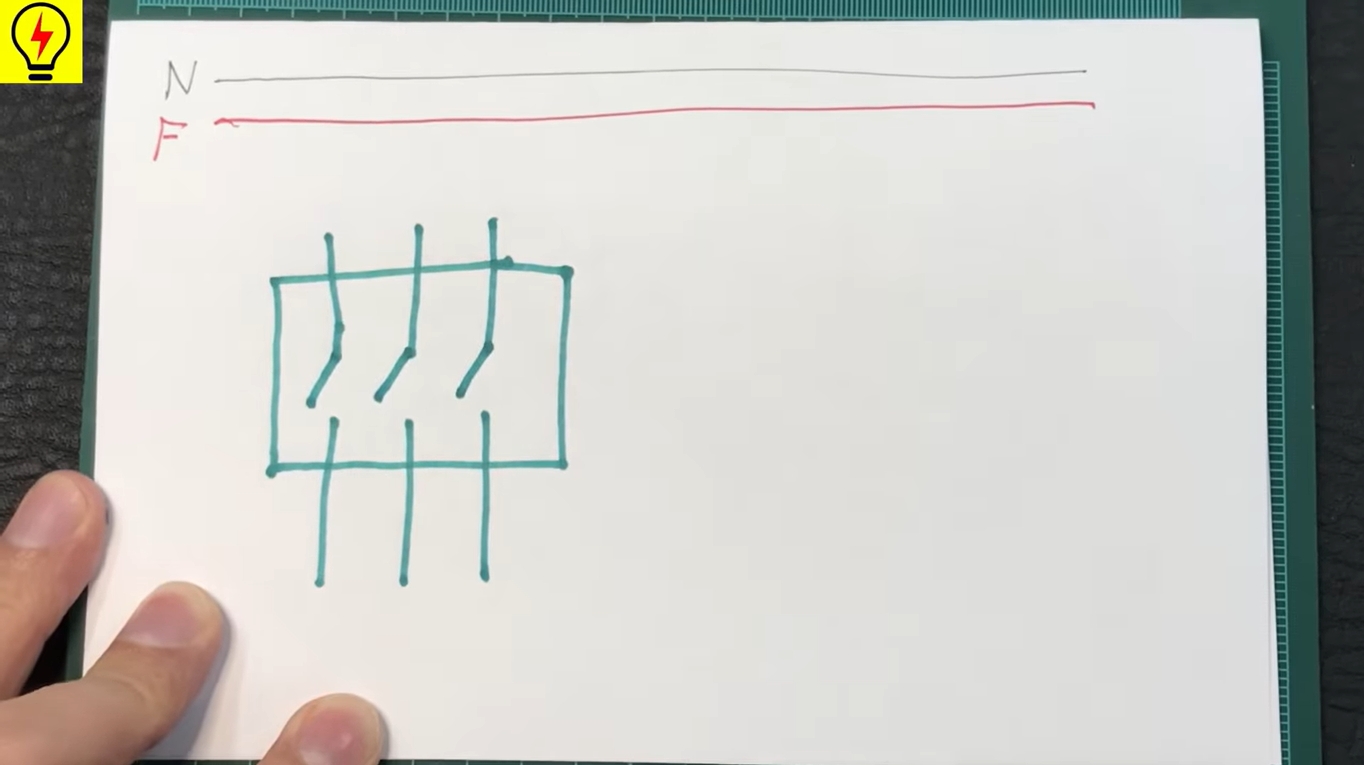

Entonces vamos a comenzar dibujando el interruptor triple este que está acá y lo vamos a dibujar de la siguiente forma.

Vamos a hacerlo de esta manera, como es un interruptor triple, él va a tener acá tres líneas de entrada y de salida, entonces aquí va a tener interruptor 1, interruptor 2, interruptor 3.

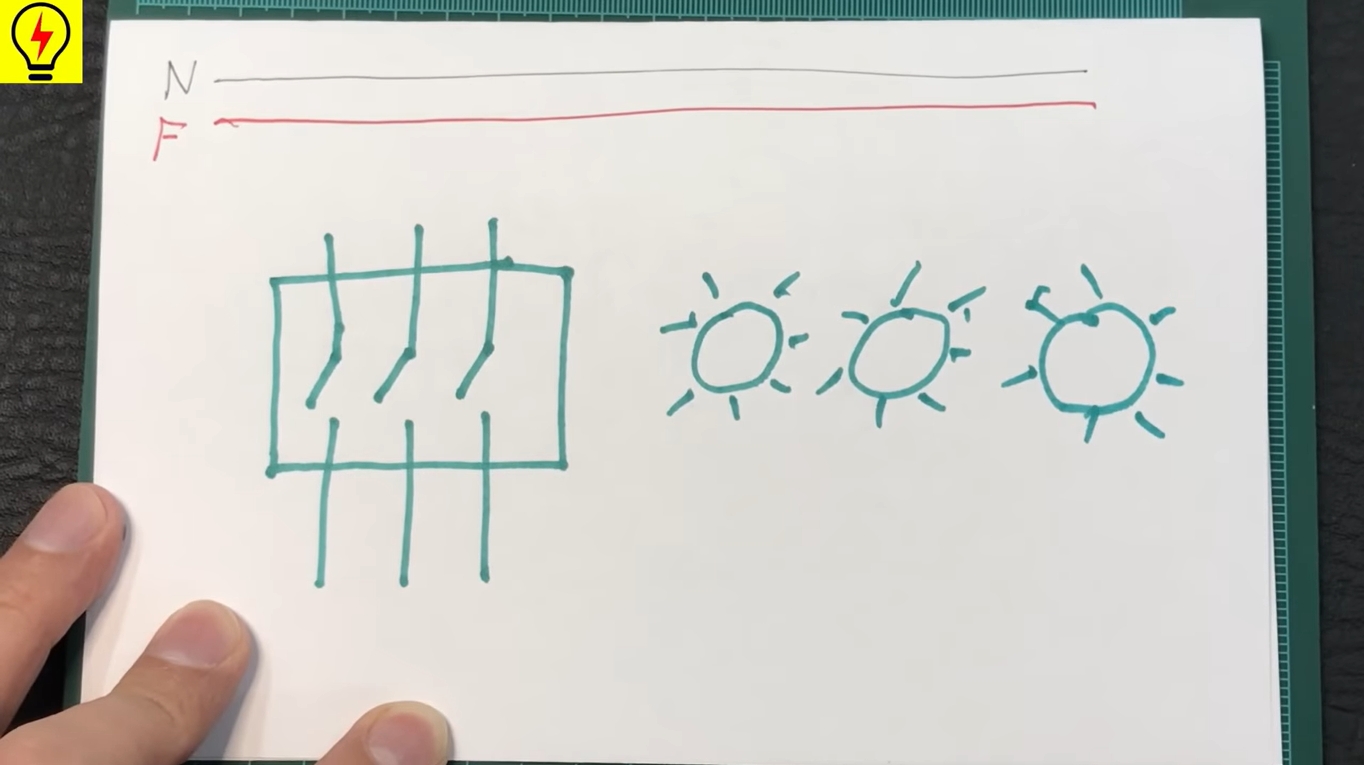

Y vamos a dibujar también los focos, porque este interruptor es para controlar tres focos, entonces vamos a dibujar un foco por acá, vamos a hacer el símbolo del foco otro foco por acá y hacemos el símbolo también y otro foco por acá.

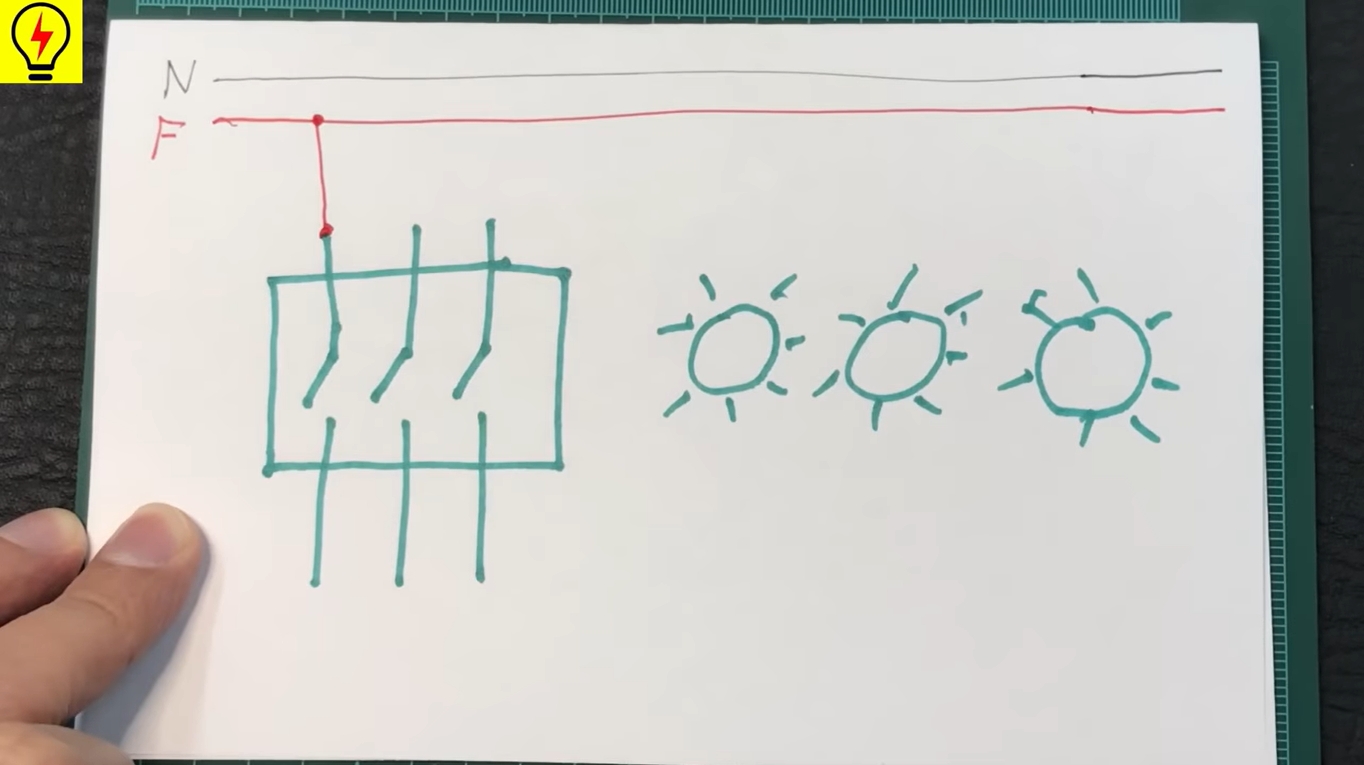

Entonces cómo vamos a comenzar, vamos a comenzar uniendo desde la fase hacia el primer interruptor entonces vamos a hacerlo de esta forma acá unimos un cable hasta la fase.

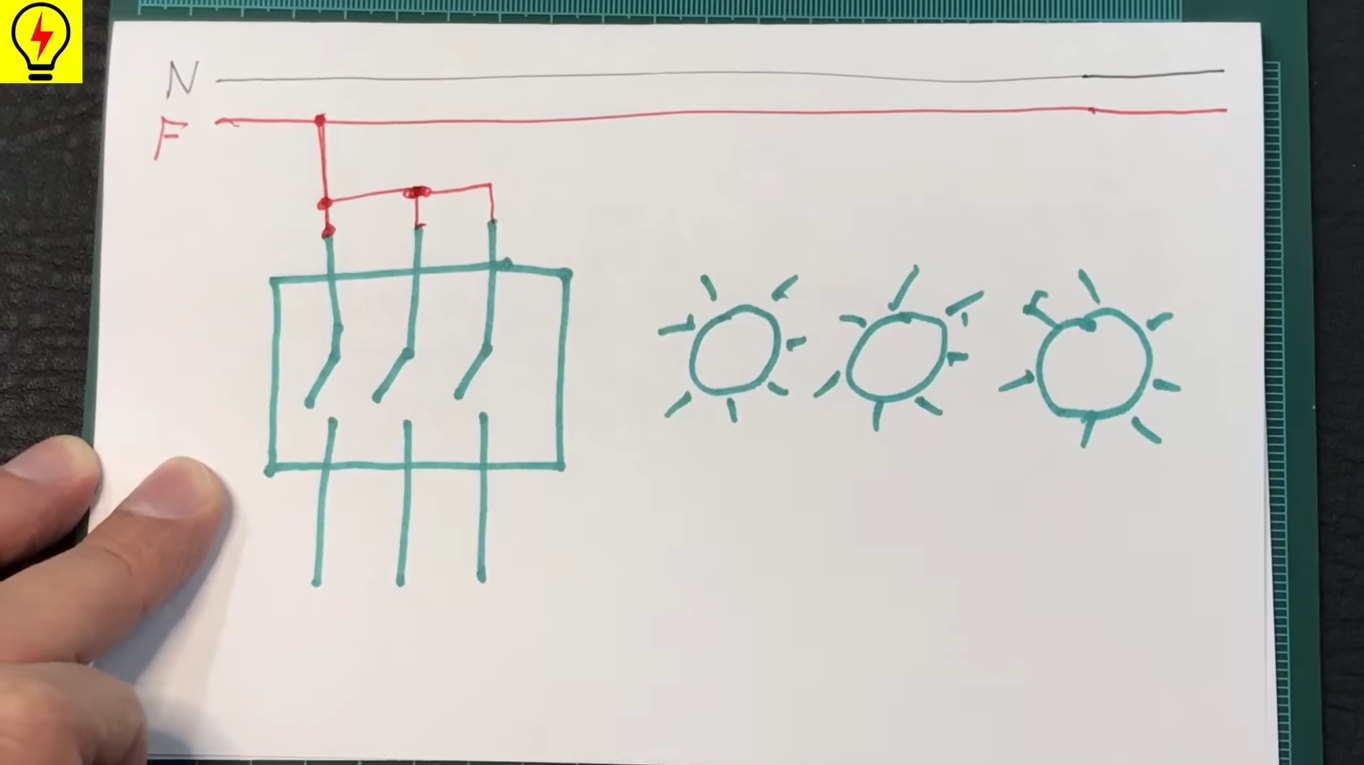

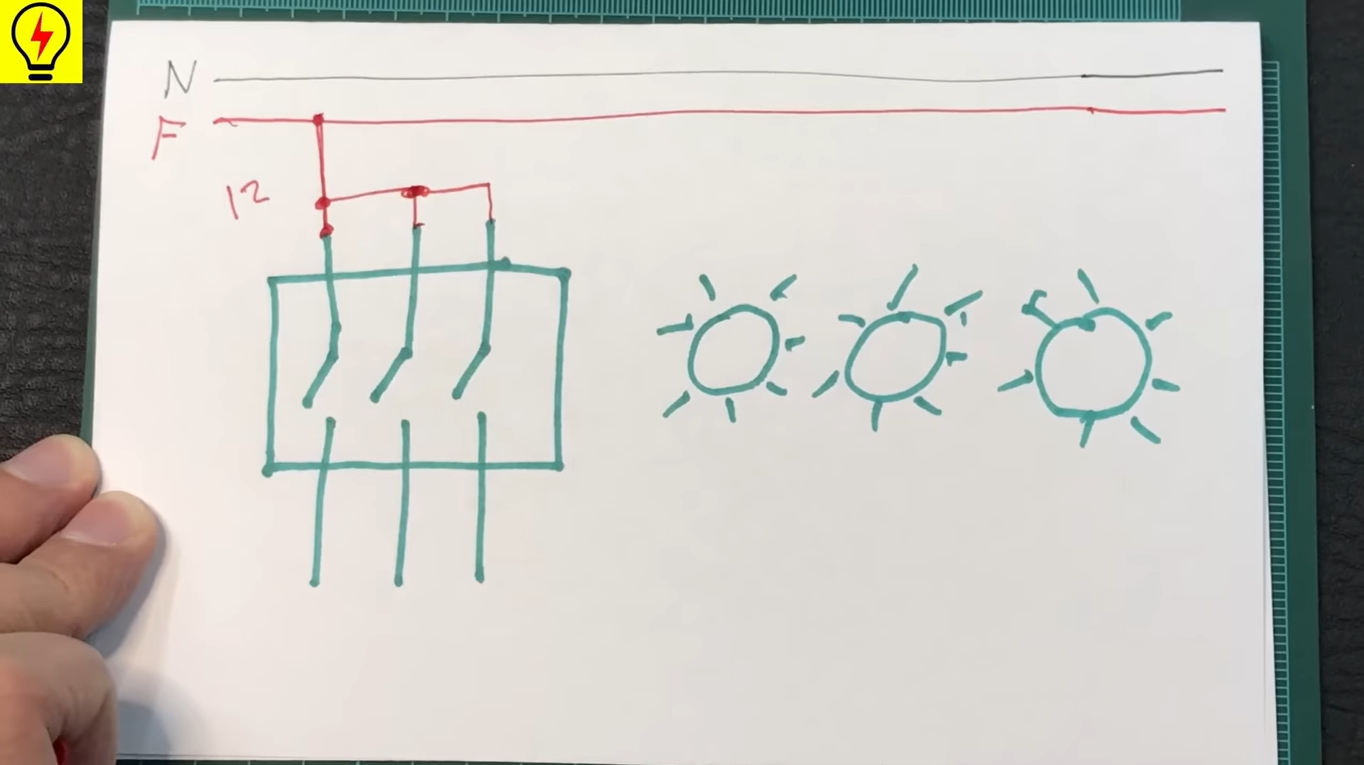

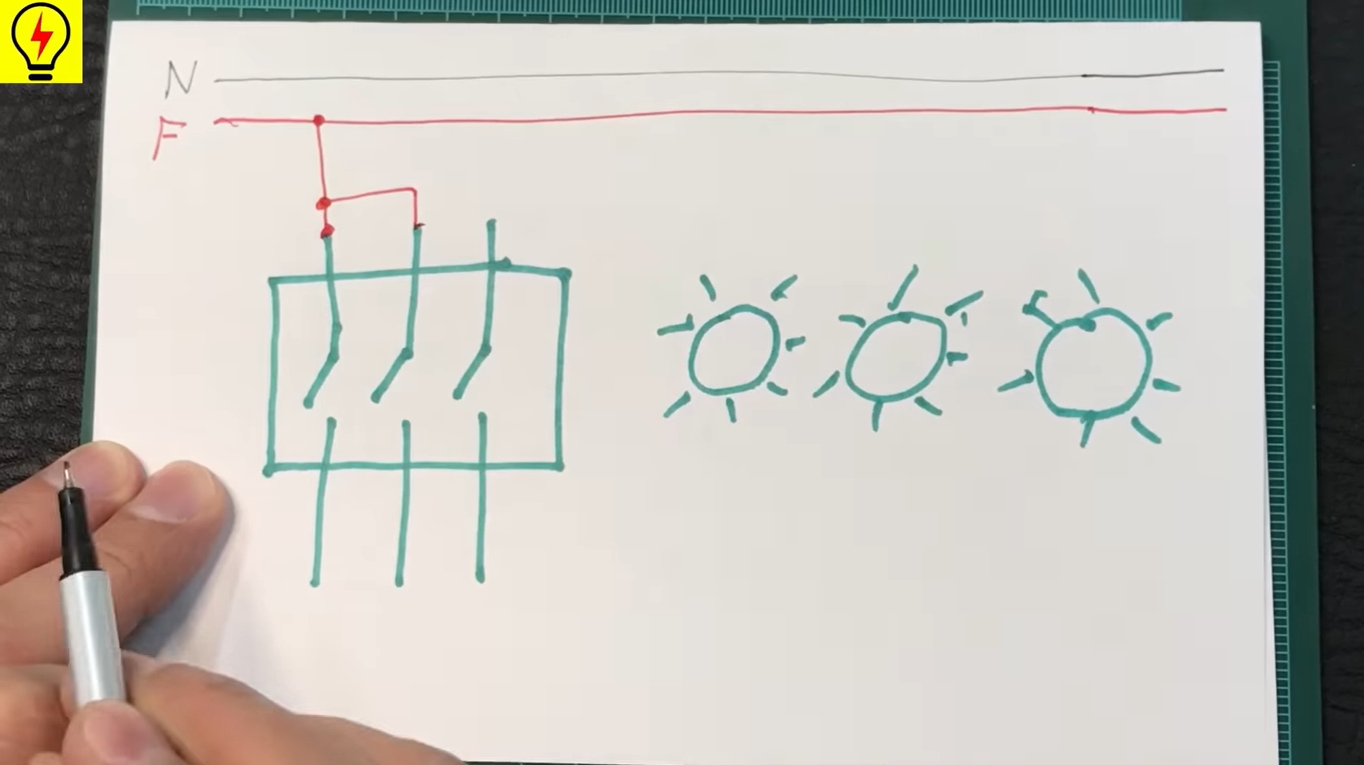

En el segundo interruptor quizás muchos piensen que debo hacer lo mismo de unir un cable que va desde aquí hasta la fase pero recuerden que este cable que yo dibujo acá aunque aquí lo hice bastante corto en la vida real este cable puede tener 5 metros 6 metros o hasta más entonces generalmente no se llevan tres cables hasta una toma principal sino que se conectan directamente de acá.
